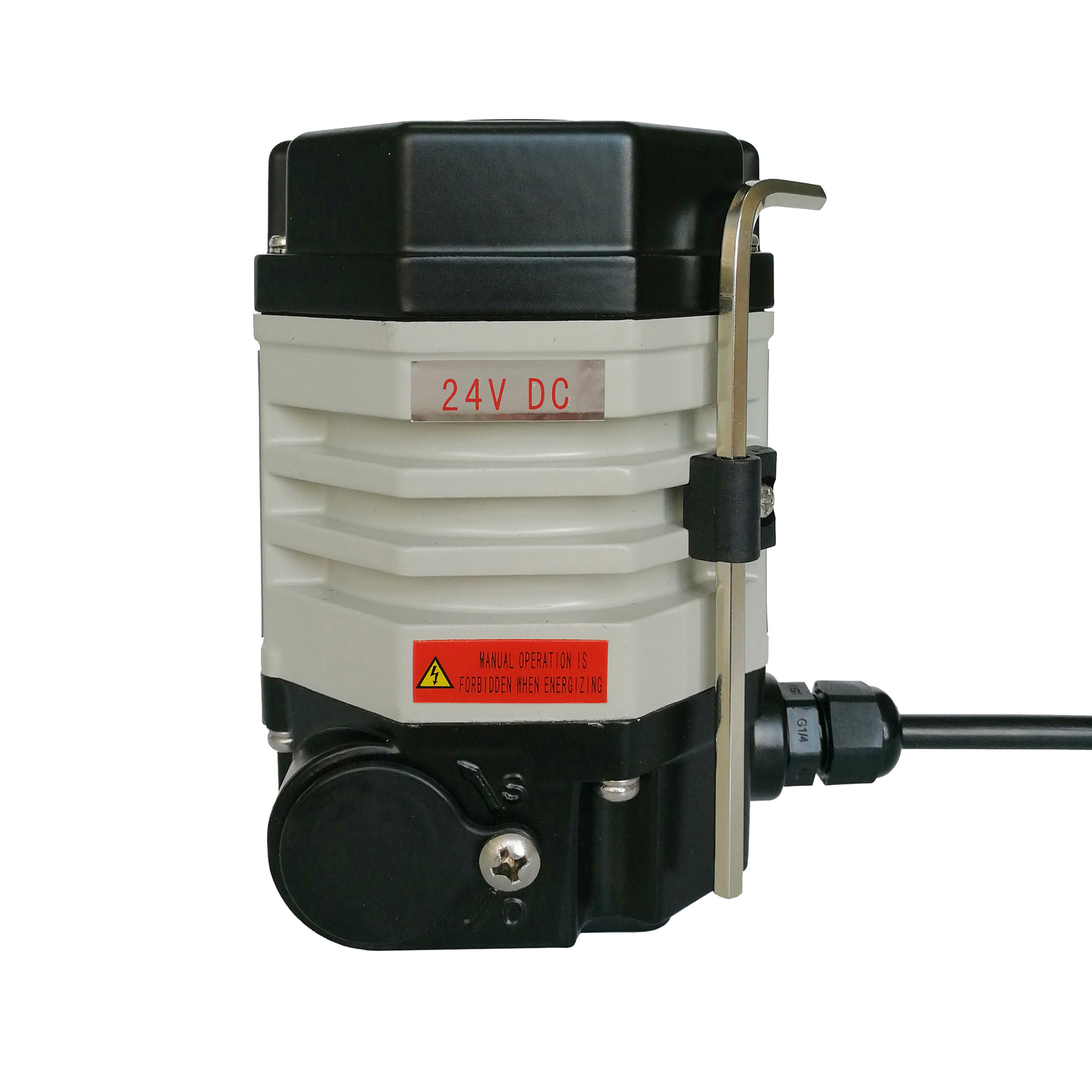

ব্রাশহীন মোটর ডিসি 24 ভি মাল্টি টার্ন কমপ্যাক্ট অ্যাকচুয়েটর

ডিসি পাওয়ার মোটরযুক্ত মাল্টি-টার্ন কমপ্যাক্ট অ্যাকচুয়েটর, ব্রাশলেস মোটর সহ

DCL-MZZ ডাইমেনশন এবং প্যারামিটার.pdf

বৈশিষ্ট্য

• বিভিন্ন আকারের ডায়াফ্রাম ভালভের সাথে মানানসই করতে টার্ন এবং টর্ক সেট করা যেতে পারে
• ডাবল সাইড টর্ক লিমিট সুরক্ষা সহ ভালভ স্ট্রোক প্রতি 1-7r সমন্বয়যোগ্য
• ভারী শুল্ক ডিসি ব্রাশলেস মোটর ছোট জড়তা শক্তি সহ বৃহৎ টর্ক এবং উচ্চ গতি প্রদান করে
• বাহ্যিক পাওয়ার কোটিং সহ উচ্চ চাপযুক্ত ডাই-কাস্ট অ্যালুমিনিয়াম খাদ হাউজিং
• টর্ক ভালভ বন্ধ করে এবং 5Nm থেকে 18Nm পর্যন্ত সমন্বয়যোগ্য ক্লোজ পজিশন টর্কে অত্যন্ত সিল করা হয়
• শক্তিশালী IP67 এবং টাইপ 4X অ্যালুমিনিয়াম খাদ ঘের সহ
• একটি কোলা ক্যানের চেয়ে ছোট সুপার মিনি ভলিউম

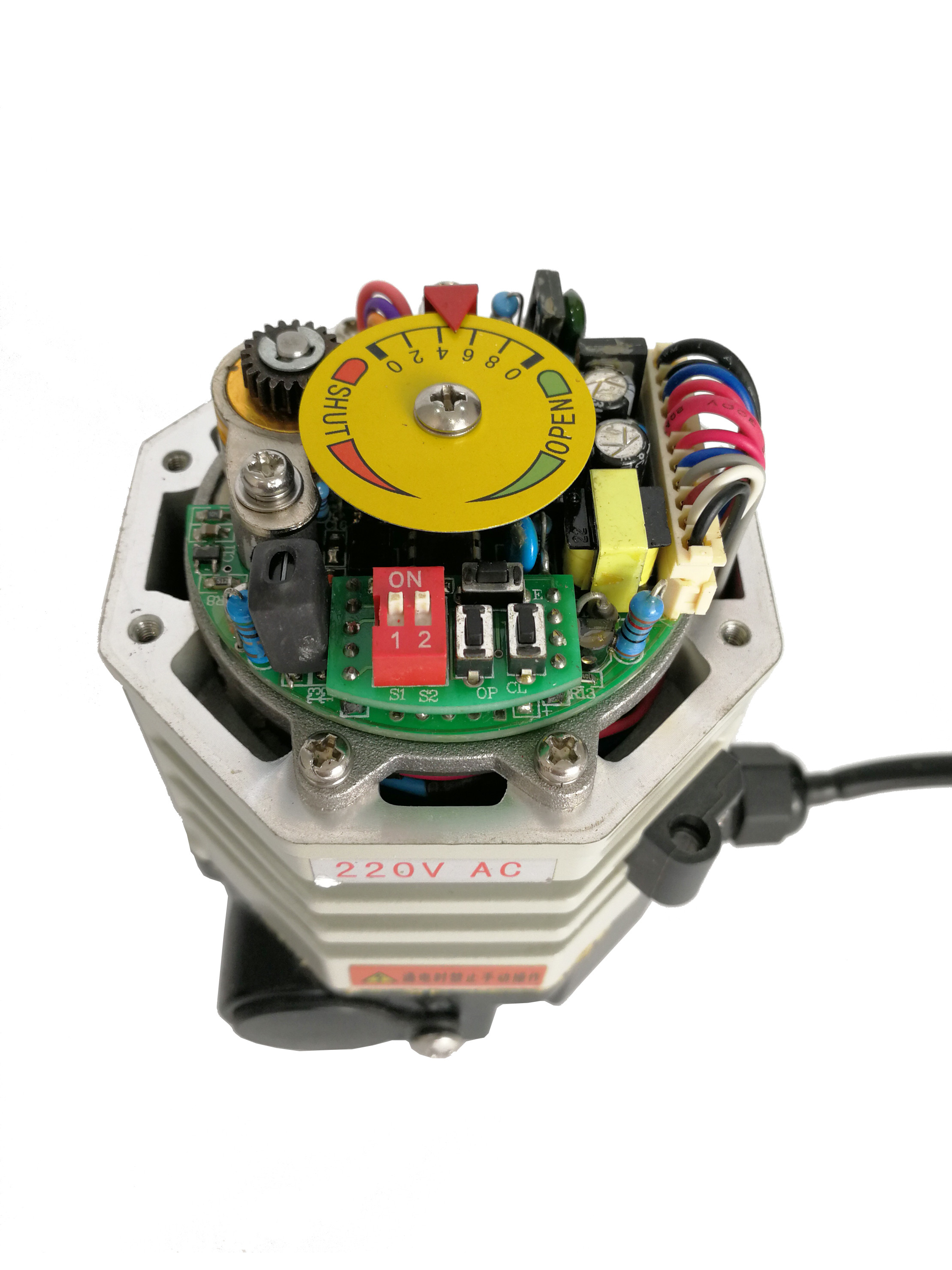

• ওভার কারেন্ট সুরক্ষা প্রদানের জন্য ভিতরে স্মার্ট মিনি কন্ট্রোল বোর্ড
• অ্যালেন হ্যান্ডেল সহ ম্যানুয়াল ওভাররাইড
• ডাবল দিক ওভার টর্ক সুরক্ষা
• ভালভের সম্পূর্ণ খোলা এবং বন্ধ অবস্থান নিশ্চিত করতে দুটি LED লাইট
• সিই চিহ্নিত/RoHS 3.0 ঘোষণা করা হয়েছে

স্পেসিফিকেশন

বর্ণনা

DCL-MZZ সাবমিনিএচার মাল্টি-টার্ন টাইপ বৈদ্যুতিক অ্যাকচুয়েটরগুলি 2 1/2&rdquo এর কম আকারের ডায়াফ্রাম ভালভ বা সুই ভালভ স্বয়ংক্রিয় করতে ব্যবহৃত হয়। এই ভালভগুলির 7r এর কম টার্ন সহ একটি দীর্ঘ লিনিয়ার স্ট্রোক নেই। MZZ অ্যাকচুয়েটর শুধুমাত্র 24VDC দ্বারা চালিত হয় কারণ ডিসি ব্রাশলেস মোটর ব্যবহার করা হয়, যা অতি ক্ষুদ্র আকারে উচ্চ গতির ঘূর্ণন এবং সুপার টর্ক সরবরাহ করে।

অ্যাকচুয়েটরটি একটানা মোড এবং ইঞ্চিং মোড দ্বারা নিয়ন্ত্রণ করা যেতে পারে। যখন অ্যাকচুয়েটর ভালভকে খোলা থেকে বন্ধ করার দিকে চালায়, তখন টর্ক বৃদ্ধি পায় যা ডিসি মোটরের কারেন্টকে আরও বাড়িয়ে তোলে এবং অবশেষে কারেন্ট ওভারলোড সুরক্ষা দ্বারা মোটর বন্ধ করে দেয়। এটিকে টর্ক ক্লোজ ভালভ বলা হয়, যা ভালভের শক্ত সিলিং নিশ্চিত করতে পারে। যখন অ্যাকচুয়েটর ভালভকে বন্ধ থেকে খোলার অবস্থানে চালায়, তখন অ্যাকচুয়েটর সেট করা টার্নে থেমে যায়। ভালভ ভাঙ্গা এড়াতে ডাবল সাইড ওভারলোড সুরক্ষা সেট করা যেতে পারে।
