সিএসএ আইপি 67 কমপ্যাক্ট 90 ° এসি 24 ভি 200 এনএম স্মার্ট ইলেকট্রিক অ্যাকুয়েটর

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
উৎপত্তি স্থল উহান, চীন
পরিচিতিমুলক নাম DCL
সাক্ষ্যদান CE/ROHS/CSA/IP67
মডেল নম্বার ডিসিএল -02 ই/05 ই/10 ই/20 ই/40 ই/60 ই/100 ই/160 ই/250 ই
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ কার্টন/প্যালেট
ডেলিভারি সময় 7 কার্যদিবস
পরিশোধের শর্ত ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা 5000 পিসি/মাস
পণ্যের বিবরণ
স্ট্যান্ডার্ড সময়/টর্ক 15s থেকে 75s/18nm থেকে 2500nm/160in.lbs থেকে 22125in.lbs ইনস্টলেশন কোণ 360°
ইনপুট সংকেত 4-20ma বা 2-10V / 1-5V al চ্ছিক আউটপুট সংকেত 4-20mA
পরিবেষ্টিত তাপমাত্রা -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F মোট ওজন 2.5 কেজি থেকে 20 কেজি
মোটর পাওয়ার 10W থেকে 140W সুরক্ষা গ্রেড IP67 NEMA4/4x
পাওয়ার সাপ্লাই 24vac/110vav/220vac
বিশেষভাবে তুলে ধরা

আইপি৬৭ জলরোধী স্মার্ট ইলেকট্রিক অ্যাকচুয়েটর

,

৯০° কমপ্যাক্ট ইলেকট্রিক অ্যাকচুয়েটর

,

২৪ ভোল্ট ২০০ এন এম টর্ক অ্যাক্টিভেশন
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

ওভার টর্ক সুরক্ষা কমপ্যাক্ট স্মার্ট বৈদ্যুতিক অ্যাকচুয়েটর/টর্ক পরীক্ষা নিয়ন্ত্রণ

DCL-05E~250E প্যারামিটার।pdf

বৈশিষ্ট্য

  • যান্ত্রিক সীমা সহ এক চতুর্থাংশ মোড়
  • মোটর/কন্ট্রোল বক্স/হাউজিং-এর ইন্টিগ্রাল ডিজাইন যা পুরো অ্যাকচুয়েটরটিকে কমপ্যাক্ট করে
  • স্মার্ট ফুল পটেড কন্ট্রোলারের টর্ক পরীক্ষা ফাংশন দ্বারা ওভার টর্ক সুরক্ষা
  • কন্ট্রোল প্যাকের জন্য EFT, ESD এবং উচ্চ ভোল্টেজ সার্জ টেস্ট করা হয়েছে এমন উচ্চ পারফরম্যান্স EMC
  • থার্মাল ওভারলোড সুরক্ষা সহ ভারী শুল্ক মোটর
  • ওয়েদার প্রুফ IP67 এবং NEMA 4X সহ হার্ড উচ্চ চাপ ডাই কাস্ট অ্যালুমিনিয়াম হাউজিং
  • ভালভ পজিশন ইন্ডিকেটর/ফ্ল্যাট ইন্ডিকেটর বা উত্তল ইন্ডিকেটর উপলব্ধ
  • রেঞ্চ বা হ্যান্ডহুইল সহ ম্যানুয়াল ওভাররাইড
  • UL এবং CSA স্ট্যান্ডার্ড/CE চিহ্নিত/RoHS 3.0 পাস অনুযায়ী CSA সার্টিফিকেশন

স্পেসিফিকেশন

প্রকার DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
পাওয়ার AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
আউটপুট টর্ক 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
অ্যাক্টিং টাইম 20S 30S 30S 30S 45S 30S 90S 110S
টার্নিং অ্যাঙ্গেল 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
মোটর পাওয়ার 10W 25W 40W 90W 90W 120W 140W 140W
রেটেড কারেন্ট 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
মোট ওজন 2.5 কেজি 4.5 কেজি 9 কেজি 9.5 কেজি 10 কেজি 19 কেজি 19.5 কেজি 20 কেজি
ইনপুট সিগন্যাল 4-20mADC,1-5VDC,2-10VDC
আউটপুট সিগন্যাল 4-20mADC
বেসিক ত্রুটি ±1% এর বেশি নয়
পুনরাবৃত্তিমূলক ত্রুটি 1% এর বেশি নয়
ডেড স্পেস 0.5%-5.0% নিয়মিত
ড্যাম্পিং বৈশিষ্ট্য 0 বার
অ্যাকচুয়েটরে ত্রুটি পুনরাবৃত্তি ≤1%
ইনসুলেটিং প্রতিরোধ AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
ভোল্টেজ ক্লাস প্রতিরোধ করুন AC24V:500VAC 1 মিনিট AC110/220V:1500VAC 1 মিনিট
সুরক্ষা শ্রেণী IP67
ইনস্টলেশন অ্যাঙ্গেল যে কোনো কোণে 360°
বৈদ্যুতিক ইন্টারফেস দুটি G1/2 ওয়াটার-প্রুফ কেবল সংযোগকারী, একটি পাওয়ার লাইনের জন্য এবং একটি সিগন্যাল লাইনের জন্য
আবাসিক তাপমাত্রা -20℃~+55℃
ঐচ্ছিক ফাংশন ওভার-টর্ক প্রোটেক্টর/ডিহিউমিডিফাই হিটার/প্যাসিভ কন্টাক্ট সুইচ/গম্বুজ সূচক/হ্যান্ডেল
মন্তব্য অন্য কোনো ইনপুট বা আউটপুট সিগন্যাল প্রয়োজন হলে, অনুগ্রহ করে ক্রয় অর্ডারে উল্লেখ করুন।

বর্ণনা

DCL স্মার্ট মডুলেটিং ইলেকট্রিক অ্যাকচুয়েটর একটি ইলেকট্রিক পজিশনিং সিস্টেম (EPS) পজিশনারের সাথে একত্রিত করা হয়েছে, যেখানে আউটপুট ড্রাইভ শ্যাফটের ঘূর্ণন কোণ ইনপুট কন্ট্রোল সিগন্যালের সাথে একটি সুনির্দিষ্ট রৈখিক আনুপাতিক সম্পর্ক বজায় রাখে — 4–20 mA, 2–10 V, বা 1–5 V সিগন্যাল প্রোটোকলে উপলব্ধ।

বুদ্ধিমান কন্ট্রোলারে রিয়েল-টাইম মোটর কারেন্ট মনিটরিং কার্যকারিতাও রয়েছে। মোটর আটকে গেলে, অপারেটিং কারেন্টে হঠাৎ, উল্লেখযোগ্য বৃদ্ধি ঘটবে। এই কারেন্ট বৃদ্ধি সনাক্ত করার 3 সেকেন্ড পরেই কন্ট্রোলারটি মোটর পাওয়ার সাপ্লাই বন্ধ করার জন্য প্রোগ্রাম করা হয়েছে। এটি একটি ইলেকট্রনিক ওভার-টর্ক সুরক্ষা ব্যবস্থা গঠন করে, যা ঐতিহ্যবাহী যান্ত্রিক ওভার-টর্ক সুরক্ষা সমাধানের তুলনায় শ্রেষ্ঠ নির্ভুলতা প্রদান করে।

সমস্ত অ্যাকচুয়েটরগুলি CSA দ্বারা কঠোর তৃতীয় পক্ষের সার্টিফিকেশন পরীক্ষার মধ্য দিয়ে গেছে, যা UL এবং CSA উভয় শিল্প মানগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ। পুরো পণ্য সিরিজের জন্য অবিচ্ছিন্ন ডিউটি ​​সাইকেল রেটিং 70% এর বেশি। এছাড়াও, EPS পজিশনার সিস্টেমে একটি স্বয়ংক্রিয় স্ব-ক্যালিব্রেশন ফাংশন অন্তর্ভুক্ত রয়েছে, যা কার্যকরভাবে "হান্টিং" ঘটনা (সেট পজিশনের চারপাশে দোলন) দূর করে এবং রিয়েল-টাইম পজিশন মনিটরিংয়ের জন্য একটি স্ট্যান্ডার্ড আউটপুট সিগন্যাল সরবরাহ করে।

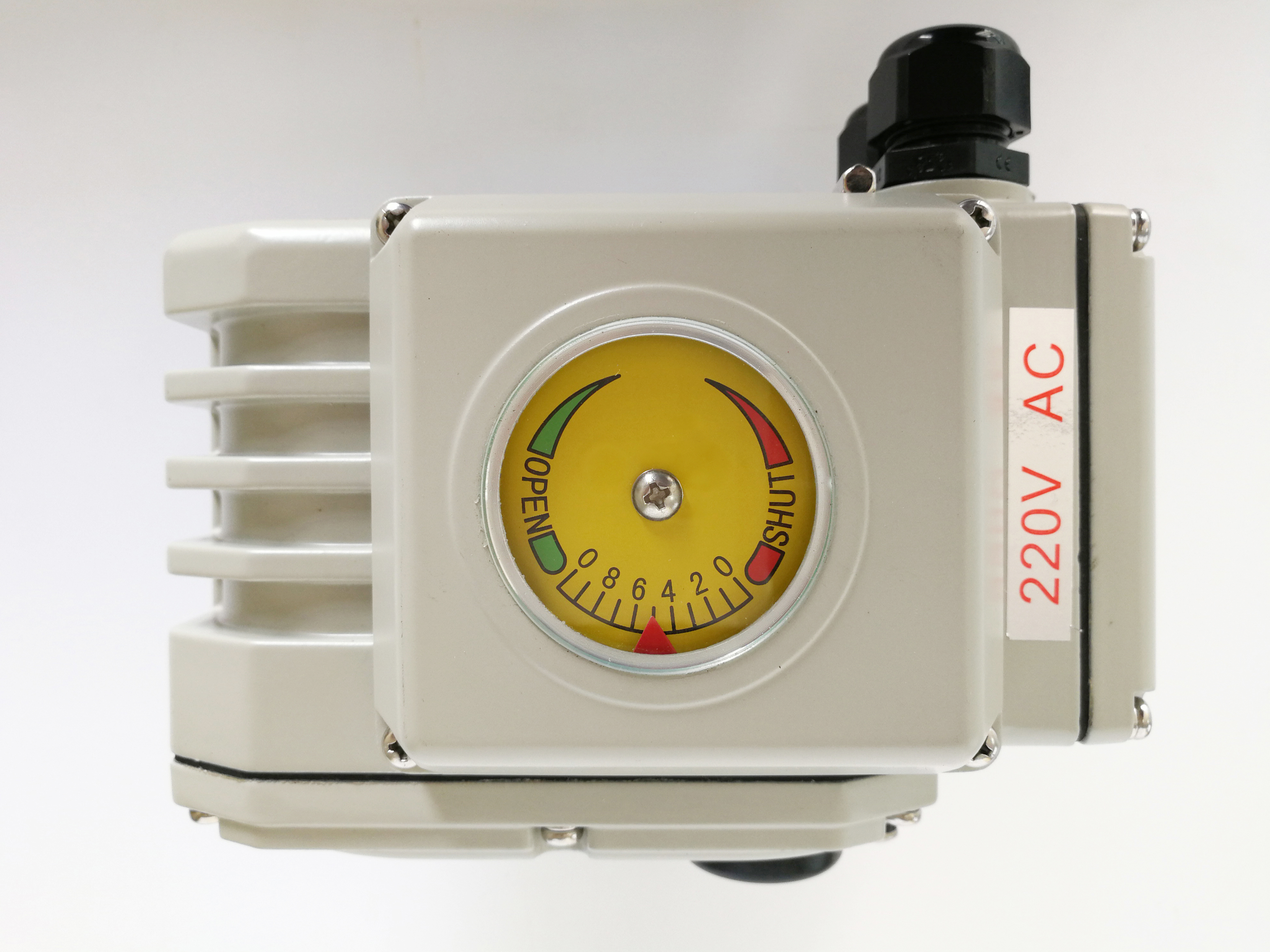

সিএসএ আইপি 67 কমপ্যাক্ট 90 ° এসি 24 ভি 200 এনএম স্মার্ট ইলেকট্রিক অ্যাকুয়েটর 0 সিএসএ আইপি 67 কমপ্যাক্ট 90 ° এসি 24 ভি 200 এনএম স্মার্ট ইলেকট্রিক অ্যাকুয়েটর 1
