CSA IP67 18Nm সাবমিনিয়াচার কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকচুয়েটর

• স্ট্যান্ডার্ড আউটপুট ১৮ এনএম, ১৫ সেকেন্ডের অপারেটিং টাইম।

• সর্বোচ্চ টর্ক ২৪ এনএম।

• অপারেটিং কনফিগারেশনঃ ৭ সেকেন্ড ৯ এনএম এবং ৩০ সেকেন্ড ২৫ এনএম।

• ছোট বল এবং প্রজাপতি ভালভের জন্য নিয়ন্ত্রিত 0 ̊ 90 ° ভ্রমণ।

• সীমিত ইনস্টলেশন স্পেস সহ সরঞ্জামগুলির জন্য কমপ্যাক্ট 1.2 কেজি নকশা।

• আইপি৬৭ পরিবেষ্টিত, যার পরিবেষ্টিত তাপমাত্রা -২৫ ডিগ্রি সেলসিয়াস থেকে ৫৫ ডিগ্রি সেলসিয়াস।

• মডেল নির্ভর DC12V, DC24V, AC24V, AC110V এবং AC220V পাওয়ার সাপ্লাই।

• অন-অফ, ইন্টারমিডিয়েট-পজিশন এবং মডুলেটিং কন্ট্রোল অপশন।

• ISO 5211 F03, F04 এবং F05 সরাসরি মাউন্ট ইন্টারফেস।

• 9 * 9 মিমি এবং 11 * 11 মিমি ড্রাইভ-চতুর্ভুজ বিকল্পগুলি 16 মিমি পর্যন্ত উচ্চতার ভালভের স্টেমগুলির জন্য।

• ৩৬০ ডিগ্রি এবং সাত-কোর ক্যাবল সংযোগের মাধ্যমে ইনস্টলেশন।

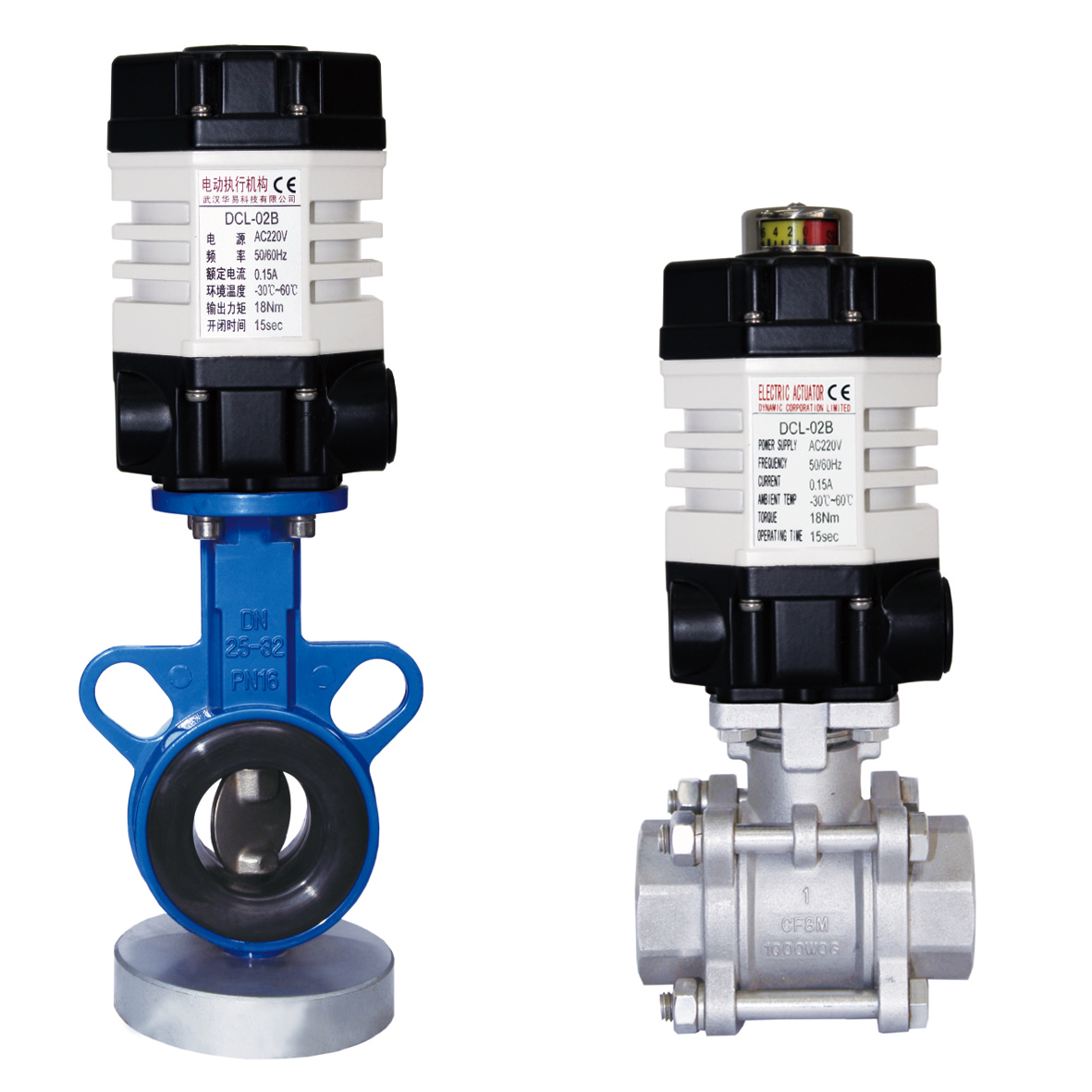

ডিসিএল-০২ হল প্রায় ১.২ কেজি ওজনের একটি ক্ষুদ্রতম চতুর্থাংশ ঘূর্ণন বৈদ্যুতিক actuator। এটি ছোট বল ভালভের জন্য ডিজাইন করা হয়েছে,প্রজাপতি ভালভ এবং অন্যান্য ডিভাইস যার জন্য নিয়ন্ত্রিত 0 ̊90° ঘূর্ণন গতি প্রয়োজন.

এর স্ট্যান্ডার্ড কনফিগারেশনটি 15 সেকেন্ডের অপারেটিং সময়ের সাথে 16 এনএম আউটপুট টর্ক সরবরাহ করে, যখন তালিকাভুক্ত সর্বাধিক টর্ক 24 এনএম হয়।ঐচ্ছিক কনফিগারেশনের মধ্যে রয়েছে 9 এনএম এ 7 সেকেন্ড এবং 25 এনএম এ 30 সেকেন্ড, যা ভ্যালভ টর্কের প্রয়োজনীয়তার সাথে অপারেটিং স্পিডকে সামঞ্জস্য করতে দেয়।

অ্যাকচুয়েটরের একটি আইপি 67 কেস রয়েছে এবং -25 °C থেকে +55 °C পর্যন্ত একটি নির্দিষ্ট পরিবেষ্টিত তাপমাত্রা পরিসীমা রয়েছে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে জল চিকিত্সা, এইচভিএসি, বিল্ডিং অটোমেশন, অগ্নিনির্বাপক জল সিস্টেম,শিল্প সরঞ্জাম এবং ছোট স্বয়ংক্রিয় পাইপ সিস্টেম.

ISO 5211 F03, F04 এবং F05 সরাসরি মাউন্ট ইন্টারফেস 9 * 9 মিমি বা 11 * 11 মিমি ড্রাইভ স্কোয়ারের সাথে উপলব্ধ। ভ্যালভ-স্ট্যাম উচ্চতা 16 মিমি পর্যন্ত অনুমোদিত। ভ্যালভ ফ্ল্যাঞ্জ,স্ট্যামের মাত্রা এবং প্রকৃত অপারেটিং টর্চকে অর্ডার করার আগে শুধুমাত্র নামমাত্র ভালভের ব্যাসার্ধের মাধ্যমে অ্যাকচুয়েটর নির্বাচন করার পরিবর্তে পরীক্ষা করা উচিত.

পাওয়ার সাপ্লাই এবং কন্ট্রোল সার্কিটের উপর নির্ভর করে, ডিসিএল -02 অন-অফ অপারেশন, মধ্যবর্তী অবস্থান নিয়ন্ত্রণ বা মডুলেটিং নিয়ন্ত্রণ সরবরাহ করতে পারে। উপলভ্য পাওয়ার সাপ্লাইগুলির মধ্যে ডিসি 12 ভি, ডিসি 24 ভি, এসি 24 ভি,AC110V এবং AC220V, এটি কমপ্যাক্ট সরঞ্জাম এবং নিম্ন ভোল্টেজ ভালভ-অটোমেশন সিস্টেমের জন্য উপযুক্ত।

• চতুর্থাংশ পালা অপারেশন
• ভালভ অবস্থান নিশ্চিত করার জন্য দুটি সহায়ক সীমা সুইচ
• আবহাওয়া প্রতিরোধী আইপি 67 এবং এনইএমএ 4 এক্স সহ শক্ত উচ্চ চাপের ডাই কাস্ট অ্যালুমিনিয়াম হাউজিং
• উচ্চ স্টার্ট টর্চ এবং ছোট ইনার্টি ফোর্স সহ নন-ভেন্টিলেটেড মোটর
• সব ধাতু স্ব-লকিং গিয়ার ট্রেন, ক্ষমতা হ্রাস একবার সর্বশেষ পরিচিত অবস্থানে থাকে
• উপলব্ধ ভালভ অবস্থান সূচক/প্ল্যাট সূচক বা কনভেক্স সূচক
• ম্যানুয়াল ওভাররাইড
• স্ট্যান্ডার্ড ISO5211 সরাসরি ইনস্টলেশন
• সিএসএ সার্টিফাইড ইউএল ৪২৯ এবং সিএসএ সি২২ অনুযায়ী।2, সিই চিহ্ন
