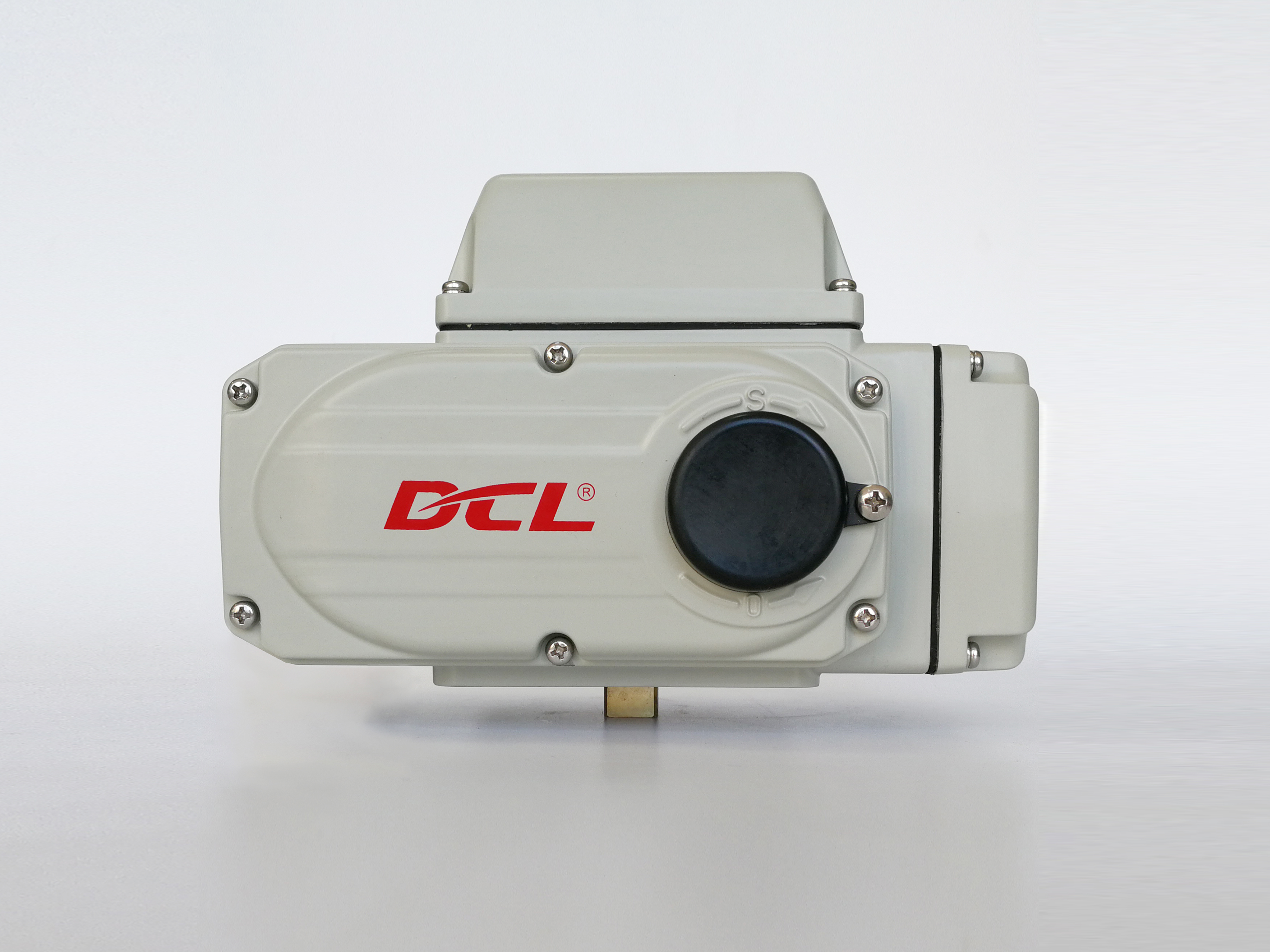

আইপি৬৭ দ্রুত-খোলা বৈদ্যুতিক অ্যাকচুয়েটর ২-৮ সেকেন্ড ২৫-৮০ Nm

ডিসিএল-কে১০ পণ্যের বৈশিষ্ট্য

• ২৫ এনএম/২ সেকেন্ড, ৫০ এনএম/৪ সেকেন্ড এবং ৮০ এনএম/৮ সেকেন্ড কনফিগারেশনে পাওয়া যায়।

• নিয়ন্ত্রনযোগ্য 0 ̊ 90 ° ভ্রমণ; অপারেটিং সময় পূর্ণ 90 ° স্ট্রোক উপর ভিত্তি করে।

• এটি DC24V, AC24V, AC110V, AC220V এবং AC380V সমর্থন করে।

• ডিসি ২৪ ভোল্ট অপারেশনের জন্য টাইপ জি কন্ট্রোল সার্কিট।

• AC24V, AC110V এবং AC220V-এর জন্য A/B টাইপ নিয়ন্ত্রণ সার্কিট।

• AC380V এর জন্য H টাইপ থ্রি-ফেজ কন্ট্রোল সার্কিট

• আইপি৬৭ স্ট্যান্ডার্ড, আইপি৬৮ অপশনাল।

• পরিবেশে তাপমাত্রার পরিসীমা -২৫°সি থেকে +৫৫°সি।

• আইএসও ৫২১১ এফ০৫/এফ০৭ সরাসরি মাউন্ট ইন্টারফেস।

• ৯×৯, ১১×১১ এবং ১৪×১৪ মিমি ড্রাইভ স্কয়ার অপশন।

• পাওয়ার এবং সিগন্যালের জন্য দুটি G1/2 আবহাওয়া প্রতিরোধী ক্যাবল সংযোগকারী।

• ঐচ্ছিক অ্যান্টি-কন্ডেনসেশন হিটার, গম্বুজ সূচক এবং ম্যানুয়াল অপারেশন।

মূল বৈশিষ্ট্যাবলী

পণ্যের বর্ণনা

ডিসিএল-কে১০ হল ছোট কোয়ার্টার টার্ন ভালভ এবং স্বয়ংক্রিয় সরঞ্জামগুলির জন্য একটি দ্রুত খোলার বৈদ্যুতিক actuator যা একটি সংজ্ঞায়িত সংক্ষিপ্ত প্রতিক্রিয়া সময় প্রয়োজন।উপলব্ধ কনফিগারেশন দুই সেকেন্ডের মধ্যে 25 এনএম এ একটি পূর্ণ 90 ° স্ট্রোক প্রদান করে, ৪ সেকেন্ডে ৫০ এনএম অথবা ৮০ এনএম ৮ সেকেন্ডে।

পাওয়ার সাপ্লাই অপশনগুলির মধ্যে রয়েছে DC24V, AC24V, AC110V, AC220V এবং AC380V। নিয়ন্ত্রণ সার্কিটটি সরবরাহের উপর নির্ভর করেঃ টাইপ জি DC24V এর জন্য ব্যবহৃত হয়,তালিকাভুক্ত এক-ফেজ এসি সংস্করণের জন্য A/B এবং AC380V তিন-ফেজ অপারেশনের জন্য Type H.

অ্যাকচুয়েটরটিতে নিয়ন্ত্রিত ০ ০ ০ ° ভ্রমণ এবং আইএসও ৫২১১ এফ০৫ / এফ০৭ সরাসরি মাউন্ট ইন্টারফেস রয়েছে। আইপি 67 স্ট্যান্ডার্ড, আইপি 68 ঐচ্ছিক, এবং উল্লিখিত পরিবেষ্টিত তাপমাত্রা পরিসীমা -২৫ ডিগ্রি সেলসিয়াস থেকে +৫৫ ডিগ্রি সেলসিয়াস।দুটি G1/2 আবহাওয়া প্রতিরোধী তারের সংযোগকারী শক্তি এবং সংকেত তারের পৃথক.

উপলভ্য টর্ক সরাসরি অপারেটিং সময়ের সাথে সম্পর্কিত। দুই সেকেন্ডের সংস্করণ 25 এনএম সরবরাহ করে এবং এটি 80 এনএম দুই সেকেন্ডের অ্যাকচুয়েটর হিসাবে বর্ণনা করা উচিত নয়।সঠিক কনফিগারেশনটি ভালভের সর্বাধিক অপারেটিং টর্ক এবং প্রয়োজনীয় প্রতিক্রিয়া সময় অনুযায়ী নির্বাচন করা উচিত.

পণ্যের ডকুমেন্টেশনে উল্লেখ করা হয়েছে যে দ্রুত খোলার পরিসীমা প্রজাপতি ভালভ বা স্ব-লকিং actuator প্রয়োজন অন্যান্য ভালভ জন্য উপযুক্ত নয়। নির্বাচন করার আগে,ইঞ্জিনিয়ারদের নিশ্চিত করা উচিত যে প্রক্রিয়া টর্ক ভালভের পিছনে চালিত করতে পারে না এবং মাউন্ট ফ্ল্যাঞ্জটি যাচাই করা উচিত, ড্রাইভ বর্গক্ষেত্র এবং ভালভ-স্ট্যাম উচ্চতা।
