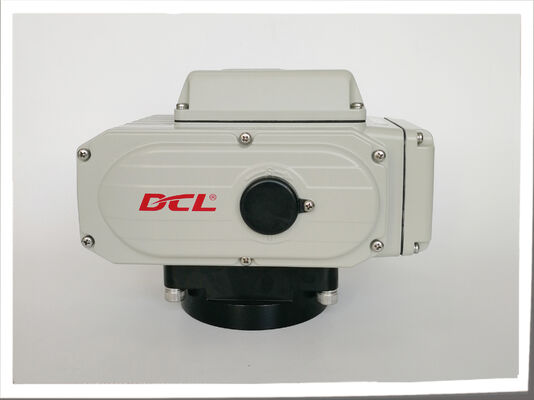

নিয়ন্ত্রিত মৃত স্থান টাইপ বেসিক ত্রুটি ≤ 1% বৈদ্যুতিক কম্প্যাক্ট actuator
| পাওয়ার সাপ্লাই | 24vac/110vav/220vac/380vac | মোটর পাওয়ার | 6W থেকে 140W |
|---|---|---|---|
| স্ট্যান্ডার্ড টর্ক | 50nm থেকে 2500nm/442in.lbs থেকে 22125in.lbs | স্ট্যান্ডার্ড সময় | 20s থেকে 75s |
| ইনপুট সংকেত | 4-20MADC/1-5VDC/2-10VDC | আউটপুট সংকেত | 4-20 এমএডিসি |
| সুরক্ষা গ্রেড | IP67 NEMA4/4x | মোট ওজন | 1.2 কেজি থেকে 20 কেজি |
| পরিবেষ্টিত তাপমাত্রা | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | ইনস্টলেশন কোণ | 360° |
বেসিক ত্রুটি ≤ 1% এর সাথে নিয়মিত মৃত স্থান টাইপ বৈদ্যুতিক কম্প্যাক্ট actuator
বৈশিষ্ট্য
- ইনপুট সিগন্যালের অনুপাতে চতুর্থাংশ ঘূর্ণন অপারেশন
- নিয়ন্ত্রণ প্যাকের জন্য EFT, ESD এবং উচ্চ ভোল্টেজ সার্জ সহ উচ্চ কার্যকারিতা EMC পরীক্ষা করা হয়েছে
- থার্মাল ওভারলোড সুরক্ষা সহ ভারী দায়িত্বের মোটর
- উপলব্ধ ভালভ অবস্থান সূচক/প্ল্যাট সূচক বা কনভেক্স সূচক
- ভ্যালভ পজিশনের জন্য আউটপুট 4-20mA সিগন্যাল
- স্ট্যান্ডার্ড ISO5211 মাল্টি-ফ্ল্যাঞ্জ ভালভ মাউন্ট
- পূর্ণ পাত্র মাল্টি-ফাংশন স্মার্ট কন্ট্রোল প্যাক কম্পন এবং আর্দ্রতা প্রতিরোধের
- বিশ্বে শীর্ষস্থানীয় অ্যান্টি-ইনফেরেনশন ক্ষমতা, নিয়ন্ত্রণের নির্ভুলতা এবং সংবেদনশীলতা
- স্ব-ক্যালিব্রেশন এবং সমস্যা স্ব-পরীক্ষা ফাংশন
- খুব ছোট আকারের অনন্য ইন্টিগ্রেটেড মোটর/কন্ট্রোল প্যাক/হাউজিং ডিজাইন
- তাপীয়ভাবে আবদ্ধ পলিস্টার লেপ সহ আবহাওয়া প্রতিরোধী অ্যালুমিনিয়াম খাদের আবরণ
- 1000 ঘন্টা লবণ স্প্রে পরীক্ষার সাথে C3 স্তরের জারা প্রতিরোধের
- ম্যানুয়াল ওভাররাইড চাবি বা হ্যান্ড হুইল দিয়ে
- ইউএল এবং সিএসএ স্ট্যান্ডার্ড / সিই চিহ্নিত / রোএইচএস 3.0 পাস অনুযায়ী সিএসএ শংসাপত্র
বর্ণনা
ডিসিএল কমপ্যাক্ট মডুলেটিং বৈদ্যুতিক actuator বল ভালভ, প্রজাপতি ভালভ এবং অন্যান্য চতুর্থাংশ ঘূর্ণন ভালভ খোলার নিয়ন্ত্রণ করে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে HVAC,জল চিকিত্সা এবং প্রবাহ প্রয়োজন শিল্প প্রক্রিয়া, চাপ, তাপমাত্রা বা স্তর নিয়ন্ত্রণ।
ইন্টিগ্রেটেড কন্ট্রোলার 4 ′′20 mA, 1 ′′5 VDC বা 2 ′′10 VDC কমান্ড গ্রহণ করে এবং সামঞ্জস্যপূর্ণ PLC, DCS বা বিল্ডিং নিয়ন্ত্রণ সিস্টেমের জন্য 4 ′′20 mA ভালভ অবস্থান ফিডব্যাক সরবরাহ করে।সাহিত্যে ±1% এর বেশি নয় এমন একটি মৌলিক ত্রুটি নির্দিষ্ট করা হয়েছে, বিপরীত এবং পুনরাবৃত্তিযোগ্যতার ত্রুটিগুলি 1% এর বেশি নয়। 0.5% এর একটি সামঞ্জস্যযোগ্য ডেডব্যান্ড 5.0% অ্যাপ্লিকেশনটির সাথে প্রতিক্রিয়া সেটিংটি মেলে।
এই স্পেসিফিকেশনগুলি actuator অবস্থান বর্ণনা করে। সামগ্রিক প্রক্রিয়া নিয়ন্ত্রণ কর্মক্ষমতা এছাড়াও ভালভ প্রবাহ বৈশিষ্ট্য, সেন্সর, নিয়ন্ত্রণ যুক্তি এবং অপারেটিং অবস্থার উপর নির্ভর করে।
নিয়ামকটি ইলেকট্রনিক উপাদানগুলির সরাসরি এক্সপোজার হ্রাস করতে এবং আর্দ্রতা এবং কম্পনের বিরুদ্ধে কাঠামোগত সুরক্ষা প্রদানের জন্য রজন ইনক্যাপসুলেশন ব্যবহার করে।মোটর PTC তাপ সুরক্ষা অন্তর্ভুক্ত, যখন বৈদ্যুতিক এবং যান্ত্রিক সীমাবদ্ধতা ভ্রমণ নিয়ন্ত্রণ করে। মডুলেটিং সংস্করণগুলি S4 অন্তর্বর্তীকালীন দায়িত্ব ব্যবহার করে, তাই অপারেটিং ফ্রিকোয়েন্সি এবং লোডের প্রয়োজনীয়তা নির্বাচন করার সময় পরীক্ষা করা উচিত।
প্রধান মডেলগুলিতে স্ট্যান্ডার্ড হিসাবে আইপি 67 সুরক্ষা সহ অ্যালুমিনিয়াম খাদের আবরণ রয়েছে এবং আইপি 68 বিকল্প। উল্লিখিত পরিবেষ্টিত তাপমাত্রা পরিসীমা -25 ° C থেকে +55 ° C হয়।আইএসও ৫২১১ মাউন্ট ইন্টারফেসগুলি সামঞ্জস্যপূর্ণ ভালভগুলিতে সরাসরি ইনস্টলেশন সমর্থন করেনির্বাচিত মডেলের জন্য পাওয়ার সাপ্লাই, অবস্থান নির্দেশক, ম্যানুয়াল অপারেটিং এবং যোগাযোগের বিকল্পগুলি নিশ্চিত করা আবশ্যক।
স্পেসিফিকেশন
| প্রকার | ডিসিএল-০৫ই | ডিসিএল-১০ই | ডিসিএল-২০ই | ডিসিএল-৪০ই | ডিসিএল-৬০ই | ডিসিএল-১০০ই | ডিসিএল-২০০ই | ডিসিএল-৩০০ই |
|---|---|---|---|---|---|---|---|---|
| শক্তি | এসি২৪/১১০/২২০ | এসি২৪/১১০/২২০ | এসি২৪/১১০/২২০ | এসি২৪/১১০/২২০ | এসি২৪/১১০/২২০ | AC110/220 | AC110/220 | AC110/220 |
| আউটপুট টর্ক | ৫০ এনএম | ১০০ এনএম | ২০০ এনএম | ৪০০ এনএম | ৬০০ এনএম | ১০০০ এনএম | ২০০০ এনএম | ৩০০০ এনএম |
| অভিনয় সময় | ২০ এস | ৩০ এস | ৩০ এস | ৩০ এস | ৪৫ এস | ৩০ এস | ৯০ এস | ১১০ এস |
| বাঁকানো কোণ | ০-৯০° | ০-৯০° | ০-৯০° | ০-৯০° | ০-৯০° | ০-৯০° | ০-৯০° | ০-৯০° |
| মোটর শক্তি | ১০ ওয়াট | ২৫ ওয়াট | ৪০ ওয়াট | ৯০ ওয়াট | ৯০ ওয়াট | ১২০ ওয়াট | 140W | 140W |
| নামমাত্র বর্তমান | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/০.৬৫/০.৬৫/০.৩৭এ | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| মোট ওজন | 2.৫ কেজি | 4.৫ কেজি | ৯ কেজি | 9.৫ কেজি | ১০ কেজি | ১৯ কেজি | 19.৫ কেজি | ২০ কেজি |
| ইনপুট সিগন্যাল | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| আউটপুট সিঙ্গাল | 4-20mADC | |||||||
| মৌলিক ত্রুটি | ± 1% এর বেশি নয় | |||||||
| ভুলের পুনরাবৃত্তি | ১% এর বেশি নয় | |||||||
| মৃত স্থান | 0.৫-৫.০% নিয়মিত | |||||||
| ডিম্পিং বৈশিষ্ট্য | ০ বার | |||||||
| অ্যাকচুয়েটরে পুনরাবৃত্তি ত্রুটি | ≤১% | |||||||
| আইসোলেশন প্রতিরোধ ক্ষমতা | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| ভোল্টেজ ক্লাস সহ্য করুন | AC24V:500VAC 1 মিনিট AC110/220V:1500VAC 1 মিনিট | |||||||
| সুরক্ষা শ্রেণি | আইপি ৬৭ | |||||||
| ইনস্টলেশন কোণ | যেকোনো কোণে ৩৬০° | |||||||
| বৈদ্যুতিক ইন্টারফেস | দুটি G1/2 ওয়াট-প্রতিরোধী ক্যাবল সংযোগকারী,একটি পাওয়ার লাইন এবং একটি সংকেত লাইন জন্য | |||||||
| পরিবেষ্টিত তাপমাত্রা | -২০°C~+৫৫°C | |||||||
| ঐচ্ছিক ফাংশন | অতিরিক্ত টর্ক সুরক্ষা / ডিহিউমিডিফাই হিটার / প্যাসিভ যোগাযোগ সুইচ / ডোম ইন্ডিকেটর / হ্যান্ডেল | |||||||
| মন্তব্য | অন্য কোন ইনপুট বা আউটপুট সংকেত প্রয়োজন, ক্রয় আদেশে উল্লেখ করুন। | |||||||
