• স্ট্যান্ডার্ড আউটপুট ১৮ এনএম, ১৫ সেকেন্ডের অপারেটিং টাইম।

• সর্বোচ্চ টর্ক ২৪ এনএম।

• অপারেটিং কনফিগারেশনঃ ৭ সেকেন্ড ৯ এনএম এবং ৩০ সেকেন্ড ২৫ এনএম।

• ছোট বল এবং প্রজাপতি ভালভের জন্য নিয়ন্ত্রিত 0 ̊ 90 ° ভ্রমণ।

• সীমিত ইনস্টলেশন স্পেস সহ সরঞ্জামগুলির জন্য কমপ্যাক্ট 1.2 কেজি নকশা।

• আইপি৬৭ পরিবেষ্টিত, যার পরিবেষ্টিত তাপমাত্রা -২৫ ডিগ্রি সেলসিয়াস থেকে ৫৫ ডিগ্রি সেলসিয়াস।

• মডেল নির্ভর DC12V, DC24V, AC24V, AC110V এবং AC220V পাওয়ার সাপ্লাই।

• অন-অফ, ইন্টারমিডিয়েট-পজিশন এবং মডুলেটিং কন্ট্রোল অপশন।

• ISO 5211 F03, F04 এবং F05 সরাসরি মাউন্ট ইন্টারফেস।

• 9 * 9 মিমি এবং 11 * 11 মিমি ড্রাইভ-চতুর্ভুজ বিকল্পগুলি 16 মিমি পর্যন্ত উচ্চতার ভালভের স্টেমগুলির জন্য।

• ৩৬০ ডিগ্রি এবং সাত-কোর ক্যাবল সংযোগের মাধ্যমে ইনস্টলেশন।

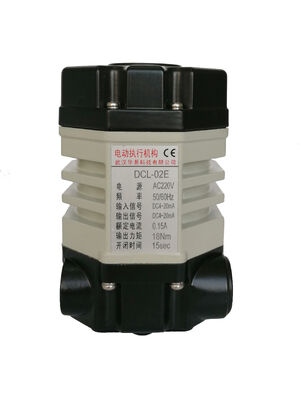

DCL-02 একটি কম্প্যাক্ট বৈদ্যুতিক ভালভ actuator প্রায় ওজন1.২ কেজি, ছোট বল ভালভ, প্রজাপতি ভালভ এবং অন্যান্য সরঞ্জামের জন্য ডিজাইন করা হয়েছে যা নিয়মিত০ ০ ০ ০ ০ ডিগ্রি ঘূর্ণনএর ছোট পদচিহ্নটি ভালভ অটোমেশন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ইনস্টলেশন স্পেস সীমিত।

টর্ক এবং অপারেটিং সময়

স্ট্যান্ডার্ড কনফিগারেশন প্রদান করে16 N·m আউটপুট টর্কসঙ্গে১৫ সেকেন্ডের অপারেটিং সময়. একটি ঐচ্ছিক কনফিগারেশন প্রদান করে9 N·m 7 সেকেন্ডে, কম টর্ক প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য একটি দ্রুত অপারেটিং বিকল্প প্রদান করে। ভ্যালভের প্রকৃত অপারেটিং লোডের বিরুদ্ধে টর্ক এবং ভ্রমণ-সময় সমন্বয় নির্বাচন করুন।

সংযোজন এবং প্রয়োগের শর্তাবলী

DCL-02 একটিআইপি ৬৭ কভারেজএবং একটি পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা-২৫°সি থেকে +৫৫°সিঅ্যাপ্লিকেশনগুলির মধ্যে রয়েছে জল চিকিত্সা, এইচভিএসি, বিল্ডিং অটোমেশন, অগ্নি-জল সিস্টেম এবং কমপ্যাক্ট শিল্প পাইপিং সরঞ্জাম, প্রকল্পের প্রয়োজনীয়তার সাপেক্ষে।পরিবেষ্টন তাপমাত্রা নামকরণ actuator এর পরিবেশে প্রযোজ্য, পরিবর্তে প্রক্রিয়া তরল।

সরাসরি মাউন্ট ইন্টারফেস

ISO 5211 F03, F04 এবং F05মাউন্ট ইন্টারফেস সঙ্গে পাওয়া যায়9 × 9 মিমি অথবা 11 × 11 মিমিড্রাইভ স্কোয়ার. ভ্যালভ-স্ট্যাম উচ্চতা অনুমোদিত হয়১৬ মিমি পর্যন্ত.

অর্ডার করার আগে, ভালভ ফ্ল্যাঞ্জ, স্টেম মাত্রা, মাউন্টিং ক্লিয়ারেন্স এবং অপারেটিং টর্ক পরীক্ষা করুন। চূড়ান্ত actuator নির্বাচন জন্য শুধুমাত্র নামমাত্র ভালভ ব্যাসার্ধ অপর্যাপ্ত।

পাওয়ার সাপ্লাই এবং নিয়ন্ত্রণ বিকল্প

উপলব্ধ পাওয়ার সাপ্লাই অন্তর্ভুক্ত12V DC, 24V DC, 24V AC, 110V AC এবং 220V ACনিয়ন্ত্রক অপশনগুলির মধ্যে রয়েছে অন / অফ অপারেশন, মধ্যবর্তী অবস্থানের স্টপিং এবং মডুলিং নিয়ন্ত্রণ, নির্বাচিত পাওয়ার সাপ্লাই এবং সার্কিটের উপর নির্ভর করে।

কন্ট্রোল ফাংশন কনফিগারেশন-নির্দিষ্ট। কন্ট্রোল সিস্টেমে actuator সংহত করার আগে প্রয়োজনীয় কমান্ড সংকেত, প্রতিক্রিয়া বিন্যাস এবং তারের নিশ্চিত করুন।

• চতুর্থাংশ পালা অপারেশন
• ভালভ অবস্থান নিশ্চিত করার জন্য দুটি সহায়ক সীমা সুইচ
• আবহাওয়া প্রতিরোধী আইপি 67 এবং এনইএমএ 4 এক্স সহ শক্ত উচ্চ চাপের ডাই কাস্ট অ্যালুমিনিয়াম হাউজিং
• উচ্চ স্টার্ট টর্চ এবং ছোট ইনার্টি ফোর্স সহ নন-ভেন্টিলেটেড মোটর
• সব ধাতু স্ব-লকিং গিয়ার ট্রেন, ক্ষমতা হ্রাস একবার সর্বশেষ পরিচিত অবস্থানে থাকে
• উপলব্ধ ভালভ অবস্থান সূচক/প্ল্যাট সূচক বা কনভেক্স সূচক
• ম্যানুয়াল ওভাররাইড
• স্ট্যান্ডার্ড ISO5211 সরাসরি ইনস্টলেশন
• সিএসএ সার্টিফাইড ইউএল ৪২৯ এবং সিএসএ সি২২ অনুযায়ী।2, সিই চিহ্ন
