DCL-K10 পণ্যের বৈশিষ্ট্য

• 20 Nm/2 s, 45 Nm/4 s এবং 72 Nm/8 s কনফিগারেশনে উপলব্ধ।

• অ্যাডজাস্টেবল 0–90° ট্র্যাভেল; অপারেটিং সময় একটি সম্পূর্ণ 90° স্ট্রোকের উপর ভিত্তি করে।

• DC24V, AC24V, AC110V, AC220V এবং AC380V সমর্থন করে।

• DC24V অপারেশনের জন্য টাইপ G কন্ট্রোল সার্কিট।

• AC24V, AC110V এবং AC220V এর জন্য টাইপ A/B কন্ট্রোল সার্কিট।

• AC380V এর জন্য টাইপ H থ্রি-ফেজ কন্ট্রোল সার্কিট।

• স্ট্যান্ডার্ড হিসাবে IP67, IP68 ঐচ্ছিক।

• -25°C থেকে +55°C পর্যন্ত পরিবেষ্টিত-তাপমাত্রার পরিসীমা।

• ISO 5211 F05/F07 ডাইরেক্ট-মাউন্ট ইন্টারফেস।

• 9×9, 11×11 এবং 14×14 মিমি ড্রাইভ-স্কোয়ার বিকল্প।

• পাওয়ার এবং সিগন্যাল ওয়্যারিংয়ের জন্য দুটি G1/2 ওয়েদারপ্রুফ কেবল সংযোগকারী।

• ঐচ্ছিক অ্যান্টি-কনডেনসেশন হিটার, ডোম ইন্ডিকেটর এবং ম্যানুয়াল অপারেশন।

মূল স্পেসিফিকেশন

পণ্যের বিবরণ

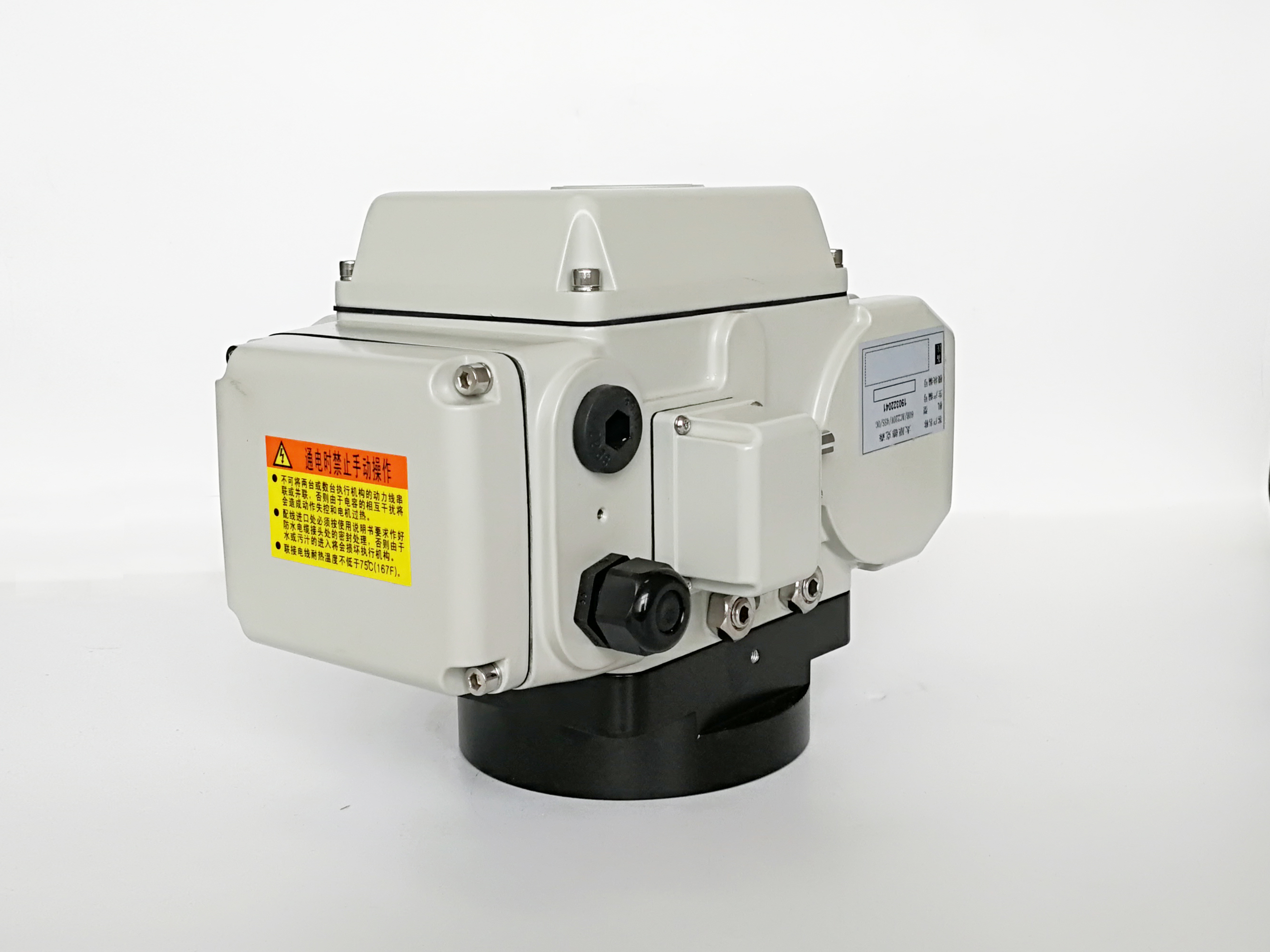

DCL-K10 হল একটি দ্রুত-খোলার বৈদ্যুতিক অ্যাকচুয়েটর যা সামঞ্জস্যপূর্ণ কোয়ার্টার-টার্ন ভালভ এবং স্বয়ংক্রিয় সরঞ্জামের জন্য স্বল্প অপারেটিং সময়ের প্রয়োজন। তিনটি টর্ক এবং গতির কনফিগারেশন উপলব্ধ: 2 সেকেন্ডে 25 N·m, 4 সেকেন্ডে 50 N·m, অথবা 8 সেকেন্ডে 80 N·m, প্রতিটি একটি 90° স্ট্রোকস্ট্যান্ডার্ড হিসাবে IP67

অপারেটিং স্পিডকে টর্কের প্রয়োজনীয়তার সাথে মেলান

টর্কের ক্ষমতা নির্বাচিত অপারেটিং সময়ের উপর নির্ভর করে। দুই-সেকেন্ডের কনফিগারেশন 25 N·m সরবরাহ করে; 80 N·m কনফিগারেশনের জন্য 8 সেকেন্ড প্রয়োজন। সর্বোচ্চ টর্কের সাথে সর্বনিম্ন সময় একত্রিত করার পরিবর্তে ভালভের সর্বাধিক অপারেটিং টর্ক এবং প্রয়োজনীয় ট্র্যাভেল সময়ের বিপরীতে কনফিগারেশনটি নির্বাচন করুন।

পাওয়ার সাপ্লাই এবং কন্ট্রোল অপশন

উপলব্ধ সাপ্লাইগুলির মধ্যে রয়েছে 24V DC, 24V AC, 110V AC, 220V AC এবং 380V AC। কন্ট্রোল সার্কিট নির্বাচিত সাপ্লাইয়ের উপর নির্ভর করে:

• টাইপ G: 24V DC।

• টাইপ A/B: 24V, 110V বা 220V সিঙ্গেল-ফেজ AC।

• টাইপ H: 380V থ্রি-ফেজ AC।

ইনস্টলেশনের আগে নির্বাচিত সার্কিটের জন্য প্রয়োজনীয় ওয়্যারিং এবং স্ট্যাটাস সিগন্যাল নিশ্চিত করুন।

মাউন্টিং এবং পরিবেশগত স্পেসিফিকেশন

DCL-K10 অ্যাডজাস্টেবল 0–90° ট্র্যাভেল এবং ISO 5211 F05/F07 ডাইরেক্ট-মাউন্ট ইন্টারফেস সরবরাহ করে। উপলব্ধ ড্রাইভ স্কোয়ারগুলির মধ্যে রয়েছে 9 × 9, 11 × 11, 14 × 14 এবং 17 × 17 মিমি, 19 মিমি পর্যন্ত ভালভ-স্টেম উচ্চতার জন্য অনুমোদিত।এনক্লোজারটি স্ট্যান্ডার্ড হিসাবে IP67

, IP68 ঐচ্ছিক সহ, এবং নির্দিষ্ট পরিবেষ্টিত তাপমাত্রা পরিসীমা হল −25°C থেকে +55°C। দুটি G1/2 ওয়েদারপ্রুফ কেবল সংযোগকারী পাওয়ার এবং সিগন্যাল ওয়্যারিংয়ের জন্য পৃথক এন্ট্রি সরবরাহ করে।অ্যাপ্লিকেশন সীমাদ্রুত-খোলার পরিসীমা অ্যাকচুয়েটর সেলফ-লকিংয়ের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য অনুপযুক্ত, যার মধ্যে বাটারফ্লাই-ভালভ ডিউটি ​​অন্তর্ভুক্ত যেখানে সেলফ-লকিং প্রয়োজন। এই কনফিগারেশনটি নির্বাচন করার আগে প্রক্রিয়া টর্ক ভালভকে ব্যাক-ড্রাইভ করতে পারে কিনা তা নিশ্চিত করুন।

চূড়ান্ত নির্বাচন টর্ক, অপারেটিং সময়, সেলফ-লকিং প্রয়োজনীয়তা, মাউন্টিং মাত্রা এবং সাইটের শর্তাবলী যাচাই করা উচিত। দ্রুত ট্র্যাভেল একা জরুরি শাটডাউন পরিষেবার জন্য উপযুক্ততা প্রতিষ্ঠা করে না।
