বৈশিষ্ট্য

• 1/4 টার্ন অপারেশন যান্ত্রিক সীমা সহ
• প্রবাহ নিয়ন্ত্রণ বা বন্ধ করার জন্য বল ভালভ এবং প্রজাপতি ভালভ স্বয়ংক্রিয় করুন
• সমস্ত ব্রোঞ্জ অ্যালয় ওয়ার্ম সেক্টর গিয়ার খুব টেকসই এবং উচ্চ শক্তি ঘর্ষণ প্রতিরোধক
• পূর্ণ রেট লোড সহ 10000 বারের বেশি সম্পূর্ণ খোলা এবং বন্ধ জীবনচক্র, ডিউটি রেট 80% সহ
• সীমিত স্থানের জন্য কম্প্যাক্ট আকার, আবহাওয়া প্রতিরোধী IP67/টাইপ 4X অ্যালুমিনিয়াম অ্যালয় হাউজিং সহ
• জারা সুরক্ষা শক্তিশালী অ্যালুমিনিয়াম অ্যালয় থার্মালি বন্ডেড পলিয়েস্টার কোটিং সহ
• সমস্ত মেটাল গিয়ার ট্রেন সেলফ-লকিং ওয়ার্ম গিয়ার সহ
• ভিজ্যুয়াল ভালভ পজিশন ইন্ডিকেটর
• ভালভের অবস্থান নিশ্চিত করার জন্য দুটি বৈদ্যুতিক সীমা সুইচ, অতিরিক্ত ব্রেক প্রয়োজন নেই
• অ্যালেন হ্যান্ডেল ম্যানুয়াল ওভাররাইড
• CSA তালিকাভুক্ত/UL অনুবর্তী/CE চিহ্নিত/RoHS 3.0 পরীক্ষিত
• আপডেট: DC12V পাওয়ার সাপ্লাই মডেল DCL-02, DCL-05, DCL-10 এবং DCL-20 CSA সার্টিফিকেশন পেয়েছে।
• আপডেট: DC24V পাওয়ার সাপ্লাই মডেল DCL-100/200/300 CSA সার্টিফিকেশন পেয়েছে।

বিবরণ

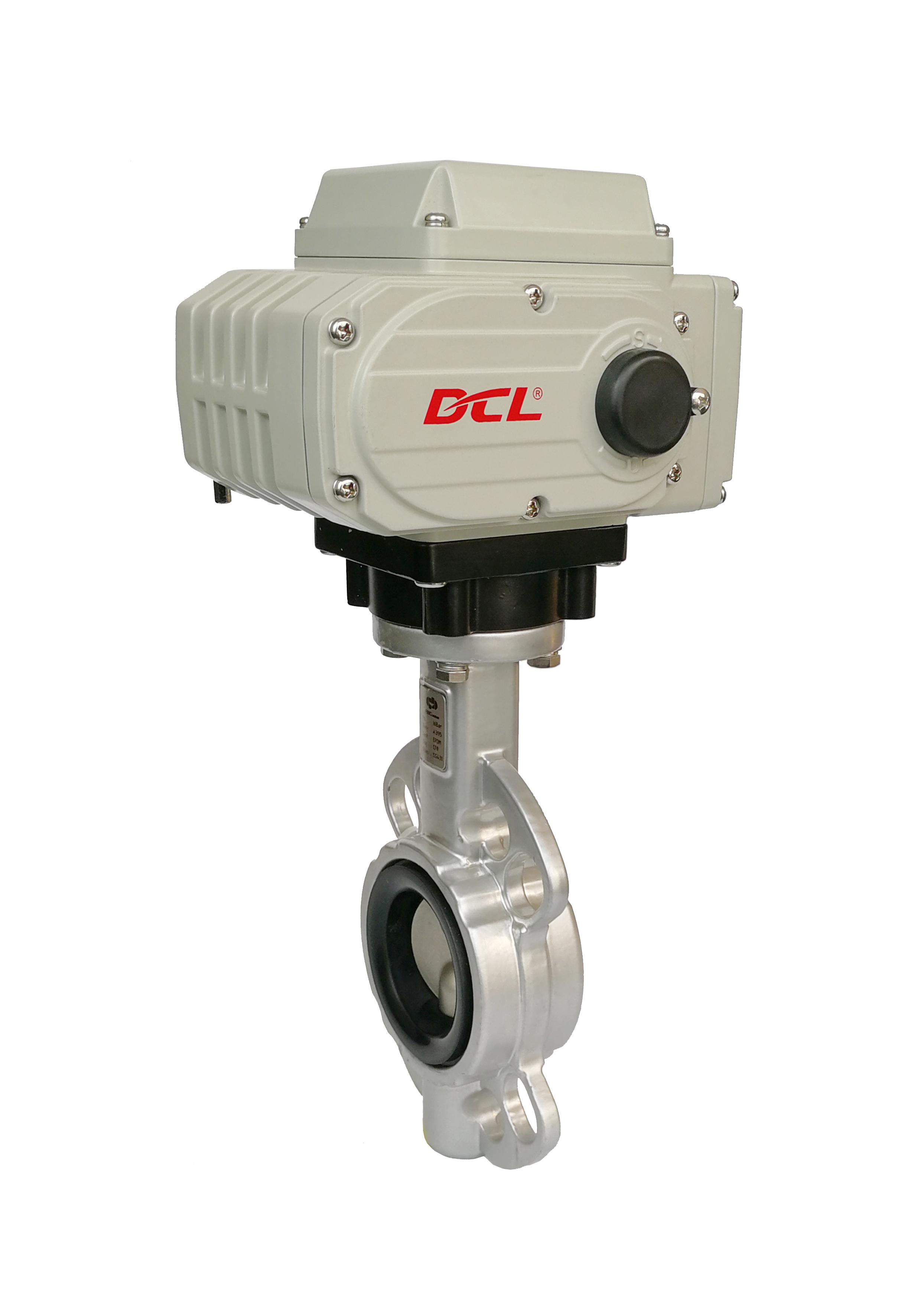

DCL কম্প্যাক্ট ইলেকট্রিক অ্যাকচুয়েটর HVAC জল সার্কিট এবং বিল্ডিং পরিষেবাগুলিতে ভালভ অটোমেশন সমর্থন করে। সঠিকভাবে আকারের বল ভালভ বা প্রজাপতি ভালভের সাথে যুক্ত, তারা প্রবাহ সমন্বয় এবং ভালভ পজিশন পর্যবেক্ষণের জন্য অন/অফ বা মডুলেটিং অপারেশন সরবরাহ করে। তাপমাত্রা নিয়ন্ত্রণ এবং হাইড্রোনিক ব্যালেন্সিং সম্পূর্ণ সিস্টেম ডিজাইনের উপর নির্ভর করে, যার মধ্যে ভালভ, সেন্সর এবং নিয়ন্ত্রণ লজিক অন্তর্ভুক্ত।

পজিশন ফিডব্যাক সহ মডুলেটিং কন্ট্রোল

মধ্যবর্তী ভালভ পজিশনিংয়ের জন্য অ্যাপ্লিকেশনগুলির জন্য, প্রযোজ্য DCL মডুলেটিং কনফিগারেশন গ্রহণ করে4–20mA DC, 1–5V DC বা 2–10V DCকমান্ড এবং সরবরাহ করে4–20mA DC পজিশন ফিডব্যাক।

স্ট্যান্ডার্ড টাইপ E মডুলেটিং রেঞ্জ মৌলিক ত্রুটি ±1%এর বেশি নয় এবং পুনরাবৃত্তি ত্রুটি ≤1%। এই চিত্রগুলি ঘরের তাপমাত্রার নির্ভুলতা বা জল-প্রবাহ পরিমাপের নির্ভুলতার চেয়ে অ্যাকচুয়েটর পজিশনিং পারফরম্যান্স বর্ণনা করে। ঘন ঘন নড়াচড়ার সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য নির্বাচিত মডেলের অপারেটিং ডিউটি এবং অনুমোদিত সুইচিং ফ্রিকোয়েন্সির নিশ্চিতকরণ প্রয়োজন।

ইনস্টলেশন অবস্থার জন্য পরিবেশগত সুরক্ষা

স্ট্যান্ডার্ড টাইপ E ওয়েদারপ্রুফ অ্যাকচুয়েটর IP67 সুরক্ষা সরবরাহ করে, IP68 একটি বিকল্প হিসাবে উপলব্ধ, এবং একটি নির্দিষ্ট পরিবেষ্টিত তাপমাত্রা পরিসীমা −25°C থেকে +55°C। অভ্যন্তরীণ এবং বহিরাগত ইনস্টলেশনগুলি এই সীমা এবং প্রকৃত সাইটের অবস্থার বিরুদ্ধে মূল্যায়ন করা উচিত।

একটি ঐচ্ছিক PTC অ্যান্টি-কনডেনসেশন হিটার প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ। এটি আর্দ্র পরিবেশ বা তাপমাত্রার তারতম্যযুক্ত স্থানে অভ্যন্তরীণ ঘনীভবনের ঝুঁকি পরিচালনা করতে সহায়তা করে। হিটারের জন্য ভালভ নড়াচড়া থেকে স্বাধীনভাবে পাওয়ার প্রয়োজন এবং সঠিকভাবে ইনস্টল করা কেবল এন্ট্রি বা এনক্লোজার সিল প্রতিস্থাপন করে না।

সার্টিফিকেশন এবং সিস্টেম ইন্টিগ্রেশন

সার্টিফিকেশন অবশ্যই নির্দিষ্ট অ্যাকচুয়েটর মডেল, ভোল্টেজ এবং কনফিগারেশনের বিরুদ্ধে পরীক্ষা করা উচিত। প্রযোজ্য CSA সার্টিফিকেশন এবং CE/RoHS সহায়ক ডকুমেন্টেশন প্রতিটি ভ্যারিয়েন্টকে কভার করার জন্য অনুমান না করে সংগ্রহের সময় নিশ্চিত করা উচিত।

ইন্টিগ্রেশনের আগে, ভালভ টর্ক, মাউন্টিং ডাইমেনশন, কন্ট্রোল সিগন্যাল, ফিডব্যাক প্রয়োজনীয়তা এবং পরিবেশগত অবস্থা যাচাই করুন। অ্যানালগ কন্ট্রোল ক্ষমতা নিজে থেকেই একটি নির্দিষ্ট বিল্ডিং অটোমেশন কমিউনিকেশন প্রোটোকলের সাথে সামঞ্জস্যতা স্থাপন করে না।
