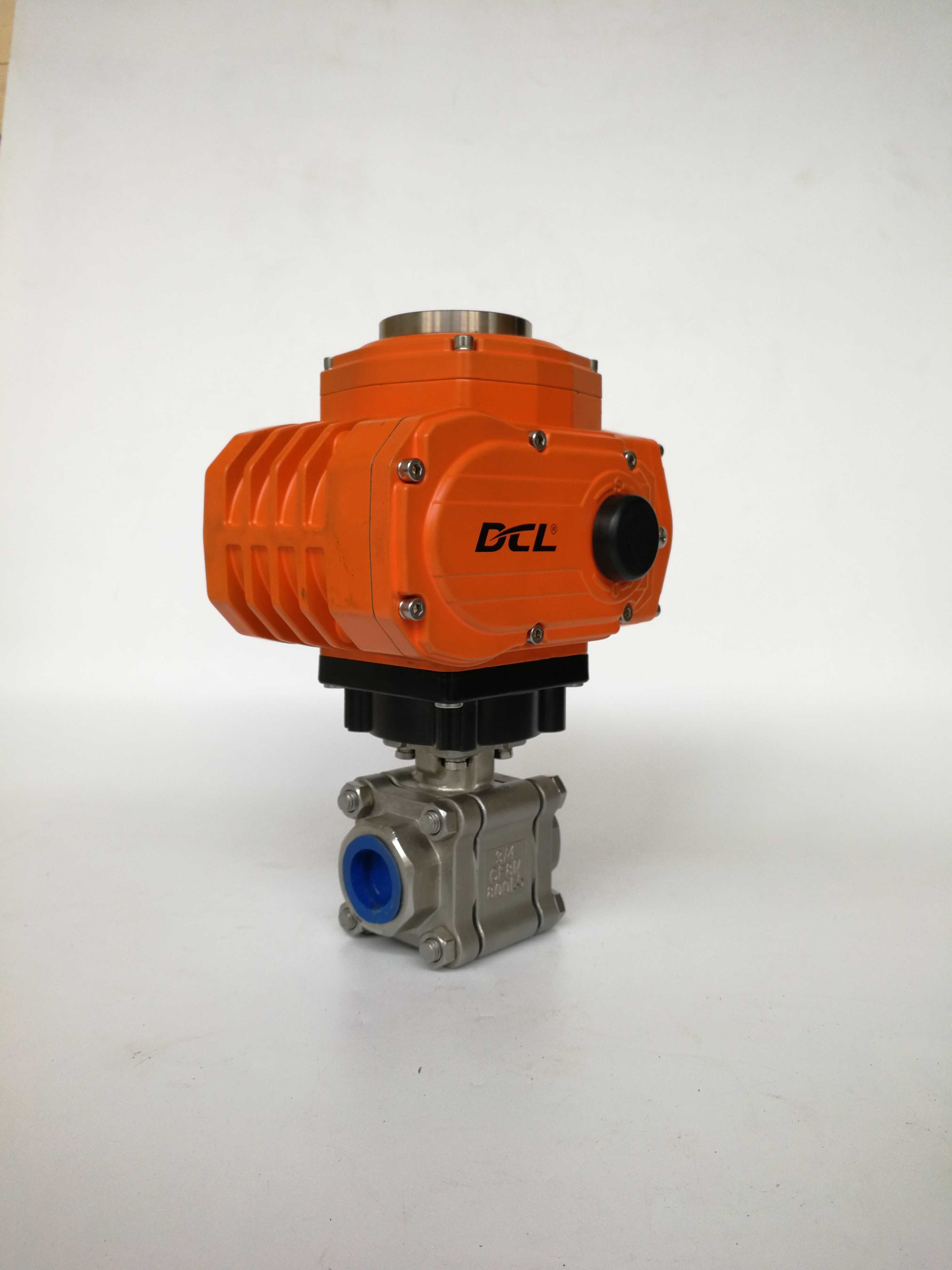

IP68 CSA ATEX AC110V 400Nm 30S বৈদ্যুতিক actuator

• যান্ত্রিক সীমা সহ কোয়ার্টার টার্ন অপারেশন
• তাপীয় ওভারলোড সুরক্ষা সহ হেভি ডিউটি মোটর
• পাউডার কোটিং সহ রুক্ষ IP68/NEMA 4X অ্যালুমিনিয়াম অ্যালয় হাউজিং
• জোন সিস্টেমের জন্য এক্সপ্লোশন প্রুফ গ্রেড ExdIICT4 এবং ডিভিশন সিস্টেমের জন্য গ্রুপ C, D T4
• ওভার টর্ক সুরক্ষা উপলব্ধ
• অ্যান্টি-কনডেনসেশন হিটার ঐচ্ছিক
• স্ট্যান্ডার্ড ISO5211 সরাসরি ইনস্টলেশন
• অ্যালেন রেঞ্চ বা হ্যান্ডহুইল সহ ম্যানুয়াল ওভাররাইড
• CSA সার্টিফিকেশন
• আপডেট: DC12V পাওয়ার সাপ্লাই মডেল DCL-Ex05, DCL-Ex10 এবং DCL-Ex20 CSA সার্টিফিকেশন পেয়েছে।

DCL এক্সপ্লোশন-প্রুফ ইলেকট্রিক অ্যাকচুয়েটরগুলি নির্দিষ্ট বিস্ফোরক গ্যাস এবং দাহ্য ধুলোর পরিবেশে শিল্প ভালভ অটোমেশন সমর্থন করে, কয়লা-খনি অ্যাপ্লিকেশনগুলি বাদ দিয়ে। তাদের সুরক্ষা বৈশিষ্ট্যগুলি বিভিন্ন অপারেটিং ঝুঁকিগুলি মোকাবেলা করে: ঐচ্ছিক ওভার-টর্ক সুরক্ষা অতিরিক্ত যান্ত্রিক লোডের প্রতিক্রিয়া জানায়, যখন মোটর থার্মাল সুরক্ষা অস্বাভাবিক উইন্ডিং তাপমাত্রার প্রতিক্রিয়া জানায়।

ঐচ্ছিক ওভার-টর্ক সুরক্ষা

জমা, বিদেশী কণা বা অন্যান্য বাধা ভালভ অপারেটিং টর্ক বাড়াতে পারে। যখন টর্ক পূর্বনির্ধারিত থ্রেশহোল্ডে পৌঁছায়, তখন ঐচ্ছিক টর্ক সুইচ মোটর সার্কিটকে বাধা দেয়, যা ভালভ এবং অ্যাকচুয়েটর ট্রান্সমিশনে অতিরিক্ত লোডিং সীমিত করতে সহায়তা করে।

সুরক্ষা থ্রেশহোল্ড নির্বাচিত অ্যাকচুয়েটর এবং ভালভ অ্যাসেম্বলির সাথে মিলতে হবে। ওভার-টর্ক সুরক্ষা বাধা দূর করে না বা প্রতিটি ধরণের যান্ত্রিক ক্ষতি প্রতিরোধ করা হবে এমন গ্যারান্টি দেয় না।

মোটর উইন্ডিং তাপমাত্রা সুরক্ষা

মোটর উইন্ডিং-এ অবস্থিত একটি PTC থার্মাল প্রোটেক্টর সার্কিটকে বাধা দেয় যখন উইন্ডিং তাপমাত্রা প্রায় 105°C এ পৌঁছায়। তাপমাত্রা প্রায় 80–90°C।

রিসেট সার্কিটের উপলব্ধতা পুনরুদ্ধার করে; পরবর্তী মোটর অপারেশন নিয়ন্ত্রণ কমান্ড এবং সার্কিট বিন্যাসের উপর নির্ভর করে। বারবার থার্মাল ট্রিপের জন্য ভালভ লোড, অপারেটিং ডিউটি এবং অতিরিক্ত গরম হওয়ার কারণ তদন্তের প্রয়োজন।

এই তাপমাত্রা মানগুলি মোটর সুরক্ষা থ্রেশহোল্ড বর্ণনা করে, অনুমোদিত পরিবেষ্টিত তাপমাত্রা নয়। নির্দিষ্ট অ্যাকচুয়েটর পরিবেষ্টিত পরিসীমা হল –25°C থেকে +55°C।

ফ্লেমপ্রুফ এনক্লোজার ডিজাইন

মোটর, ইলেকট্রনিক উপাদান এবং সংযোগের কম্পার্টমেন্টগুলিতে ফ্লেমপ্রুফ নির্মাণ অন্তর্ভুক্ত রয়েছে। নিয়ন্ত্রিত জয়েন্ট ক্লিয়ারেন্স এবং এনগেজমেন্ট দৈর্ঘ্য সুরক্ষা ব্যবস্থার অংশ গঠন করে, যা প্রত্যয়িত অবস্থার অধীনে চারপাশের বিস্ফোরক পরিবেশে অভ্যন্তরীণ ইগনিশন ছড়িয়ে পড়া প্রতিরোধে সহায়তা করে।

অ্যালুমিনিয়াম অ্যালয় এনক্লোজার এবং ফ্লেমপ্রুফ জয়েন্টগুলি অনুমোদিত নির্মাণের সাথে সামঞ্জস্যপূর্ণ থাকতে হবে। ইনস্টলেশন, রক্ষণাবেক্ষণ এবং প্রতিস্থাপন কাজ প্রযোজ্য অপারেটিং নির্দেশাবলী এবং সার্টিফিকেশন প্রয়োজনীয়তা অনুসরণ করা উচিত।

এনক্লোজার সুরক্ষা এবং হ্যাজার্ডাস-এরিয়া সার্টিফিকেশন

সিরিজের একটি IP68 এনক্লোজার রেটিং রয়েছে। এক্সপ্লোশন-প্রোটেকশন কনফিগারেশনগুলিতে প্রযোজ্য সার্টিফিকেশন স্কিমগুলির অধীনে গ্যাস এবং ডাস্ট মার্কিং অন্তর্ভুক্ত রয়েছে। IP68 ইনগ্রেস সুরক্ষা বর্ণনা করে এবং স্বাধীনভাবে এক্সপ্লোশন-প্রুফ উপযুক্ততা স্থাপন করে না।

CSA-প্রত্যয়িত কনফিগারেশনগুলিতে ক্লাস I, ডিভিশন 1, গ্রুপ C এবং D, এবং ক্লাস I, জোন 1 বিন্যাস অন্তর্ভুক্ত। নির্বাচিত মডেলের জন্য তাপমাত্রা ক্লাস এবং সম্পূর্ণ মার্কিং নিশ্চিত করতে হবে, বিভিন্ন অনুমোদনের মধ্যে একত্রিত করার পরিবর্তে।

অর্ডার করার আগে, সাইট ক্লাসিফিকেশন, গ্যাস বা ডাস্ট গ্রুপ, তাপমাত্রা প্রয়োজনীয়তা, সার্টিফিকেট কভারেজ, সাপ্লাই ভোল্টেজ এবং ঐচ্ছিক ফাংশনগুলি যাচাই করুন। চূড়ান্ত নির্বাচন ভালভ টর্ক, অপারেটিং সময় এবং মাউন্টিং সামঞ্জস্যতা নিশ্চিত করা উচিত।
